Roue de parallaxe "handmade" version 2.0 !

[Davidbzh]

Salut les amis

Je trouvais que ma première réalisation de roue de parallaxe était correcte, mais elle avait trop d'imperfections, il y avait des écarts irréguliers entre les trous et je la trouvais trop "pleine", et que l'ensemble manquait de finitions, j'aime bien que les choses que je réalise soient plus soignées...

Je me suis donc remis au boulot pour améliorer tout ça !

Pour la première, j'avais percé les trous avec des forets classiques, limité à 10 mm de diamètre et j'avais bien galéré à agrandir le perçage central à 32 mm (qui en faisait plus ou moins 33 d'ailleurs^^) à l'aide d'une Dremel, limes, toile émeri... etc^^. Pour la nouvelle j'ai fait l'acquisition d'un jeu de fraises à étages de tailles diverses, dénichées chez Lidl pour une somme dérisoire ( - de 5€) , qui sont en plus d'assez bonne qualité vu qu'elles n'ont pas pris une ride après usage .

Pour rappel, la première :
"Avant"


Et la nouvelle ! :
"Après"




J'ai gardé le moyeu que j'avais précédemment taillé dans un support de disque de frein de roue de vélo, durement et longuement usiné à la main, sur-mesure pour la tourelle^^, et j'ai fabriqué un cerclage à l'aide d'un rislan et de filet carrosserie pour élargir la piste extérieure, qui est toujours à la base la bague d'un filtre d'objectif d'appareil photo de 85 mm de diamètre.

[Davidbzh]

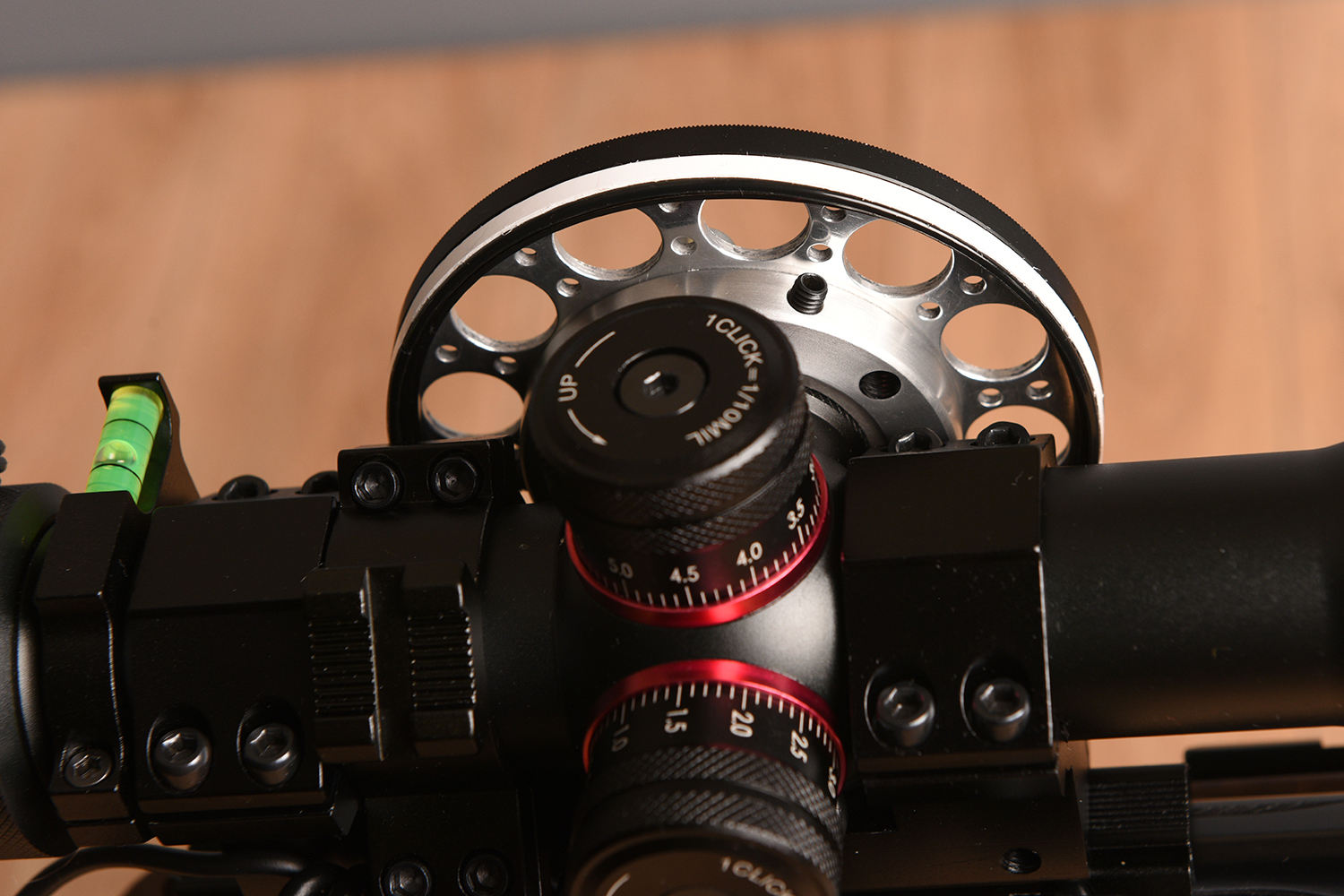

Et une petite dernière belle image de la vue d'ensemble, qui comme les autres photos, a été prise en mode "studio" par ma compagne photographe .


Voilà, ce coup-ci je suis satisfait du résultat, il y a encore quelques imperfections, mais c'est beaucoup plus propre, les perçages sont plus grands, plus équilibrés entre eux, et l'ensemble fait plus ajouré, moins plein et plus léger, comme je le voulais.
Bon... J'y ai encore passé une dizaine d'heures pour la réalisation finale, mais ça en valait la peine !


EDIT :

J'ai remplacé les 3 vis de fixation sur le moyeu par des mieux adaptées car la tête des BTR classiques étaient un peu gênantes pour l'accès au bouton d'éclairage du réticule. Ce sont des vis de fixation de disque de frein de vélo qui collent pile poil en dimension, normal, vu que mon moyeu de roue en est justement issu^^



Têtes Torx bombées, bronzées noir, le bouton d'éclairage est bien accessible maintenant, et j'aime beaucoup l'harmonie noir/alu qui colle bien avec l'ensemble.
Voilà, ce coup ci ça devrait être bon, j'en ai même profité pour peaufiner le polissage de l'alu pendant que c'etait démonté^^, travail accompli et produit "fini" .

[Lescarroz]

Bravo, jolis travail.

[Davidbzh]

Merci !

[Alpazen]

Super boulot David..

C'est propre et ça respire la qualité, la ligne générale de la carabine est superbe

[Davidbzh]

Merci Pascal !

Je trouvais que la première version de la roue faisait trop bricolée vite fait ( meme si ce n'était pas le cas, hein , j'y avais déjà passé pas mal de temps^^ ), et comme j'aime bien que mes réalisations aient l'air le plus proche possible d'une fabrication professionnelle, bah je l'ai recommencée^^.

Et cette nouvelle version fait plus sérieuse je trouve, meme si ce n'est pas encore parfait...

Oui je trouve aussi que la ligne de l'ensemble est cohérente et équilibrée, j'aime beaucoup l'esthétique de cette carabine

[Wovokaa]

Salut,
elle est sympa ta roue David, bien réalisée les p'tits trous permettent d’alléger l'ensemble, et puis tu as moins de prise au vent latéral, là c'est mon esprit aéro qui ressort
J'aime aussi les lignes fines de ta Cometa

[Davidbzh]

Merci André

Héhé^^ c'est vrai que la prise au vent lateral faut y penser, tu as raison ! , c'est que ça souffle souvent ici en Bretagne !

[Gianni]

Très beau boulot David !! Tu as de l'Or dans les doigts mon Ami !

Le design est à la hauteur du produit, rien à ajouter, c'est parfait et... fait main !

[Davidbzh]

Merci Gianni !

J'ai complètement repensé la manière d'usiner celle-ci pour éviter les erreurs que j'avais faites en créant la premiere, et ce coup-ci j'ai réussi à obtenir le résultat escompté .
Les fraises à étages utilisées pour les perçages de celle-ci m'ont bien aidé aussi, le travail manuel c'est bien, mais avec les bons outils c'est mieux !

Mais oui, une fois de plus, n'ayant rien d'autre sous la main, j'ai tout fait avec une perceuse classique et une meuleuse, tout ça "à main levée" en m'appliquant à être le plus précis possible... Il y a encore de petits défauts, mais avec de l'outillage basique on peut difficilement obtenir la perfection atteignable avec des machines-outils.
Je suis quand même satisfait de cette deuxième mouture, on va dire que les petites imperfections font le charme du fait main^^ .
