Règlette/Curseur réglablepour roue paralaxe

[Oregos]

Bonjour tout le monde,
Je travaille actuellement sur un projet de règlette ajustable pour ma roue paralaxe.
S'agissant d'une "roue" escargot cela impose une réglette et pas un simple curseur, cela ajoute une contrainte de rigidité/solidité pour maintenir correctement la réglette compte tenu de sa longueur.
J'ai déjà fait plusieurs prototypes, je vous posterai des photos bientôt.

[Alpazen]

Bonjour Greg,

J'ai bien hâte de voir ça en détail..

Bon dimanche à tous

[jlb73]

J'en ai une sur la P70 adaptée à partir d'un viseur pour tir à l'arc de Décathlon si cela peut donner des idées.

[jlb73]

Voici le modèle que j'ai modifié, notamment en coudant à 90° la tige filetée:

https://www.decathlon.fr/p/viseur-tir-a ... R-p-112257

[Oregos]

L'ancienne réglette

[Oregos]

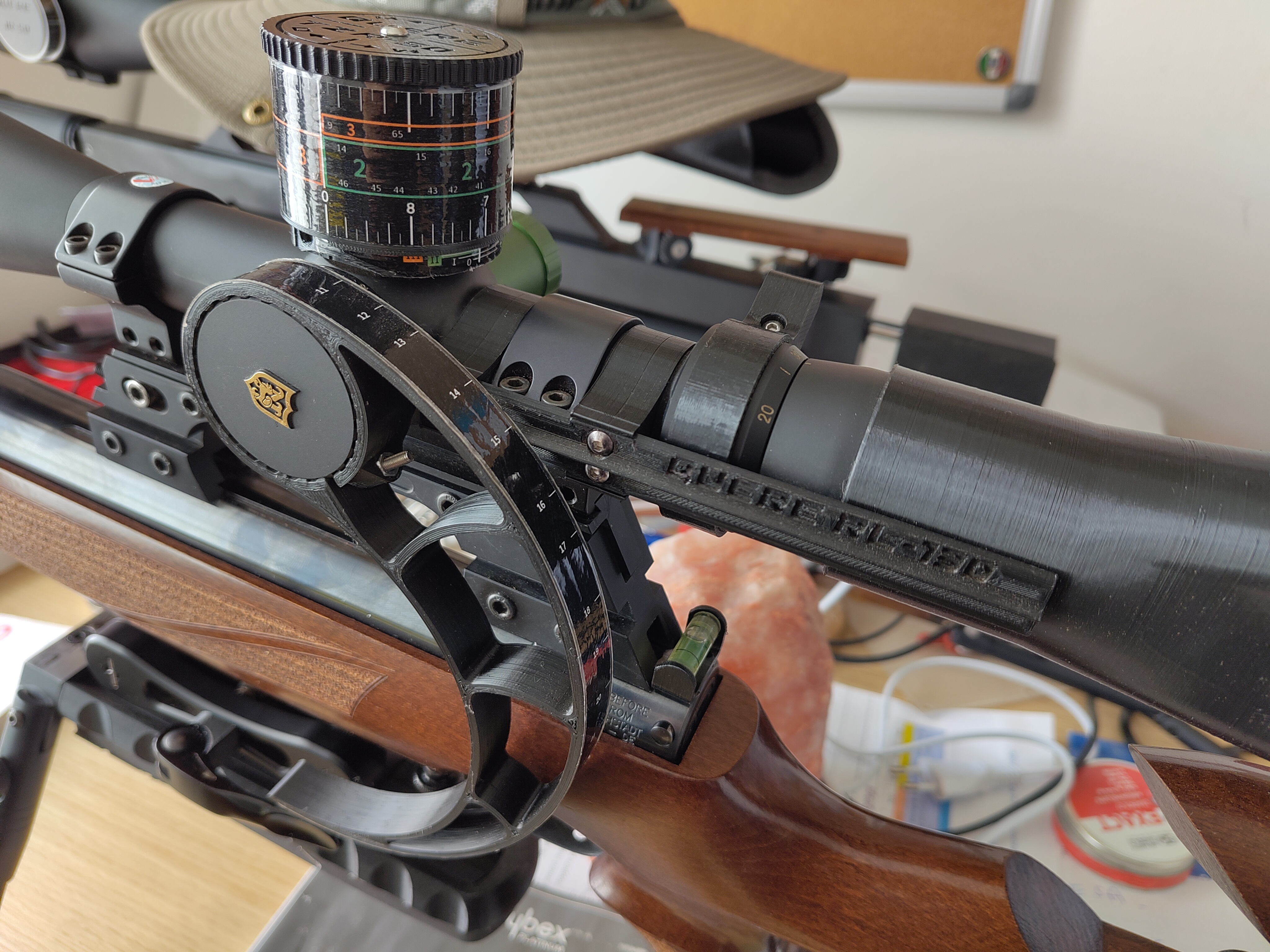

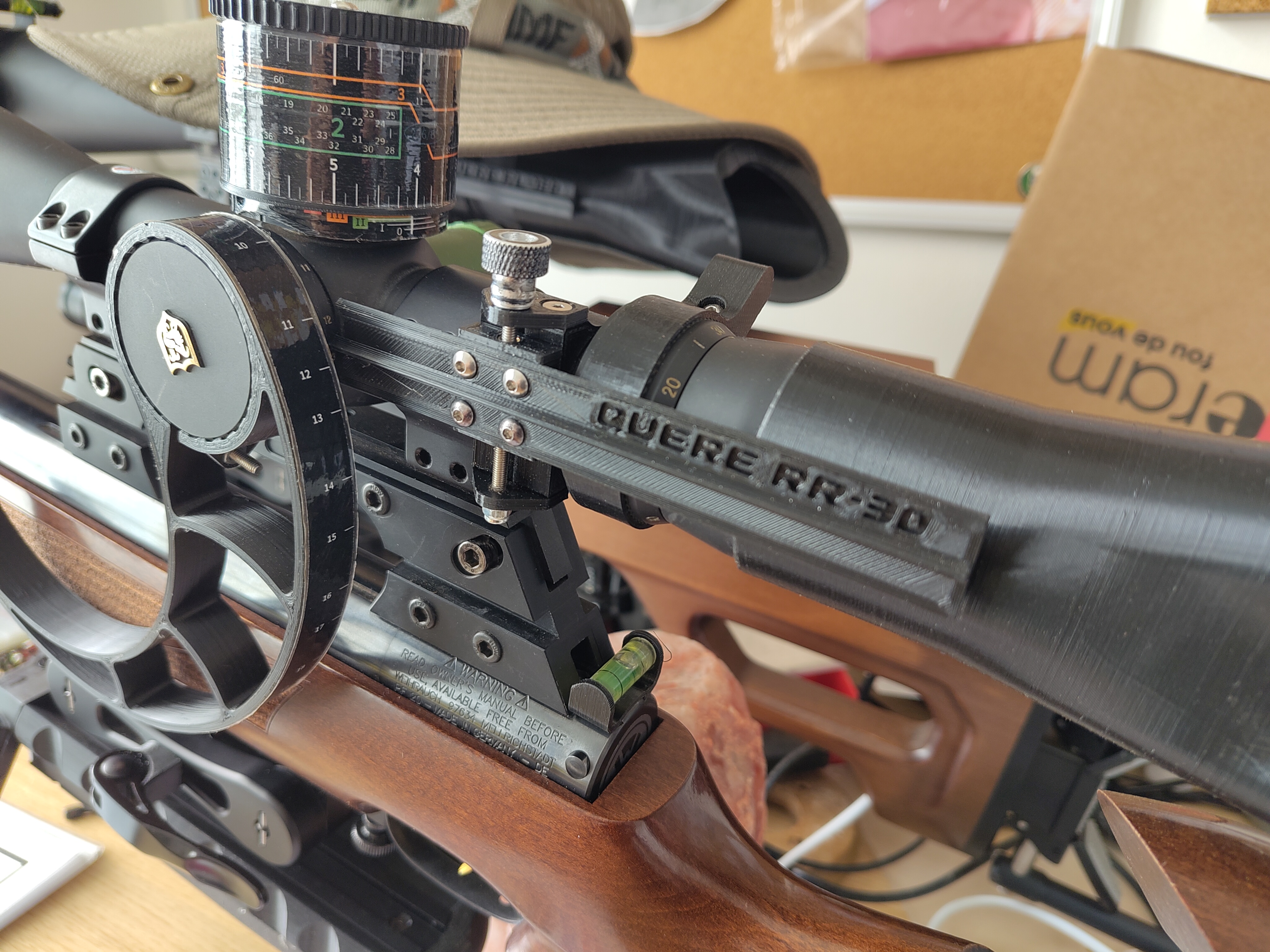

Premier prototype

[Oregos]

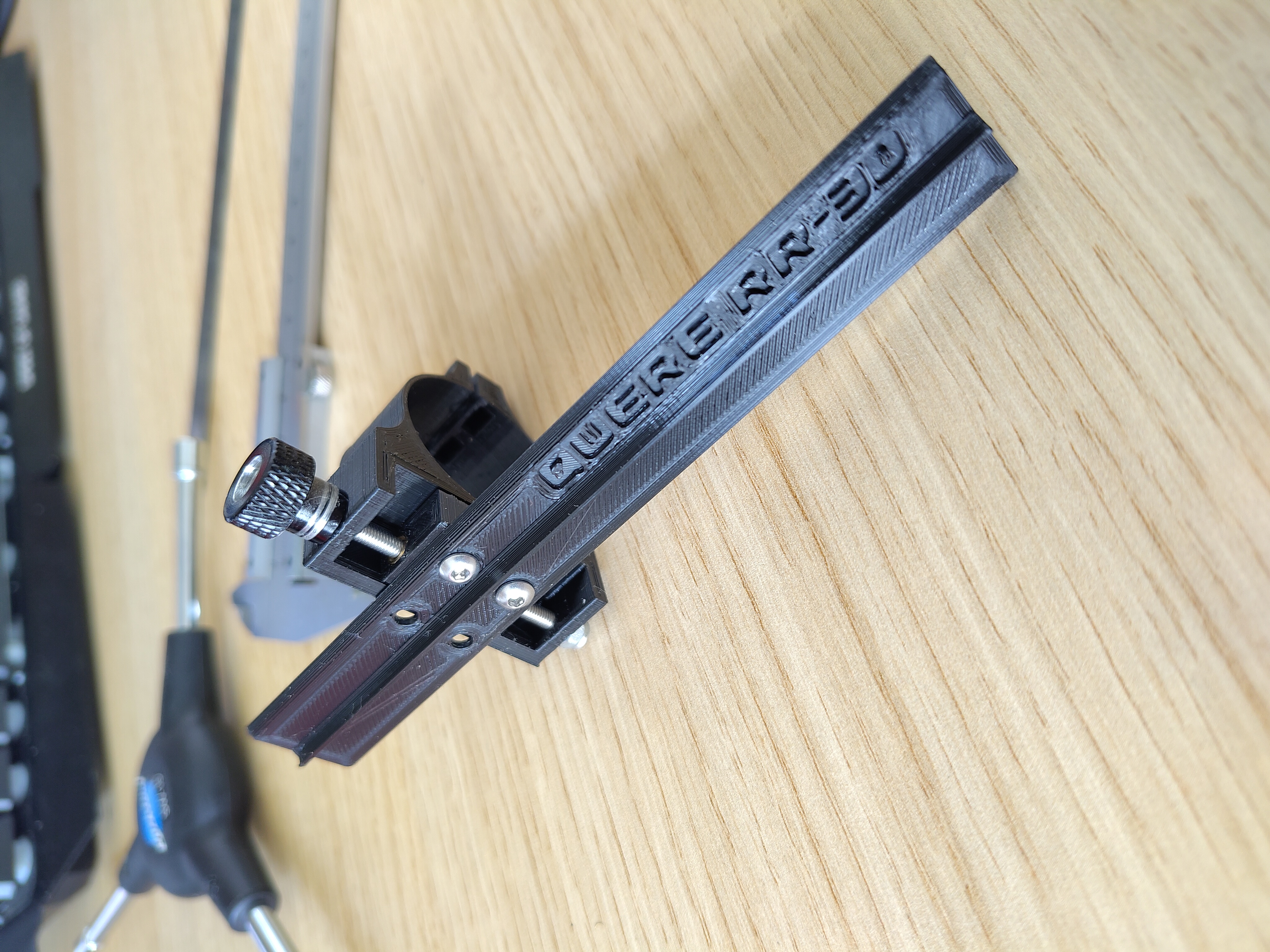

Le collier fait 20mm de large.
Je travaille sur une version optimisée en 17mm

[Oregos]

[Alpazen]

Super TOP !!!

Bravo Greg, ton système est vraiment bien conçu.. coup de chapeau..

[Oregos]

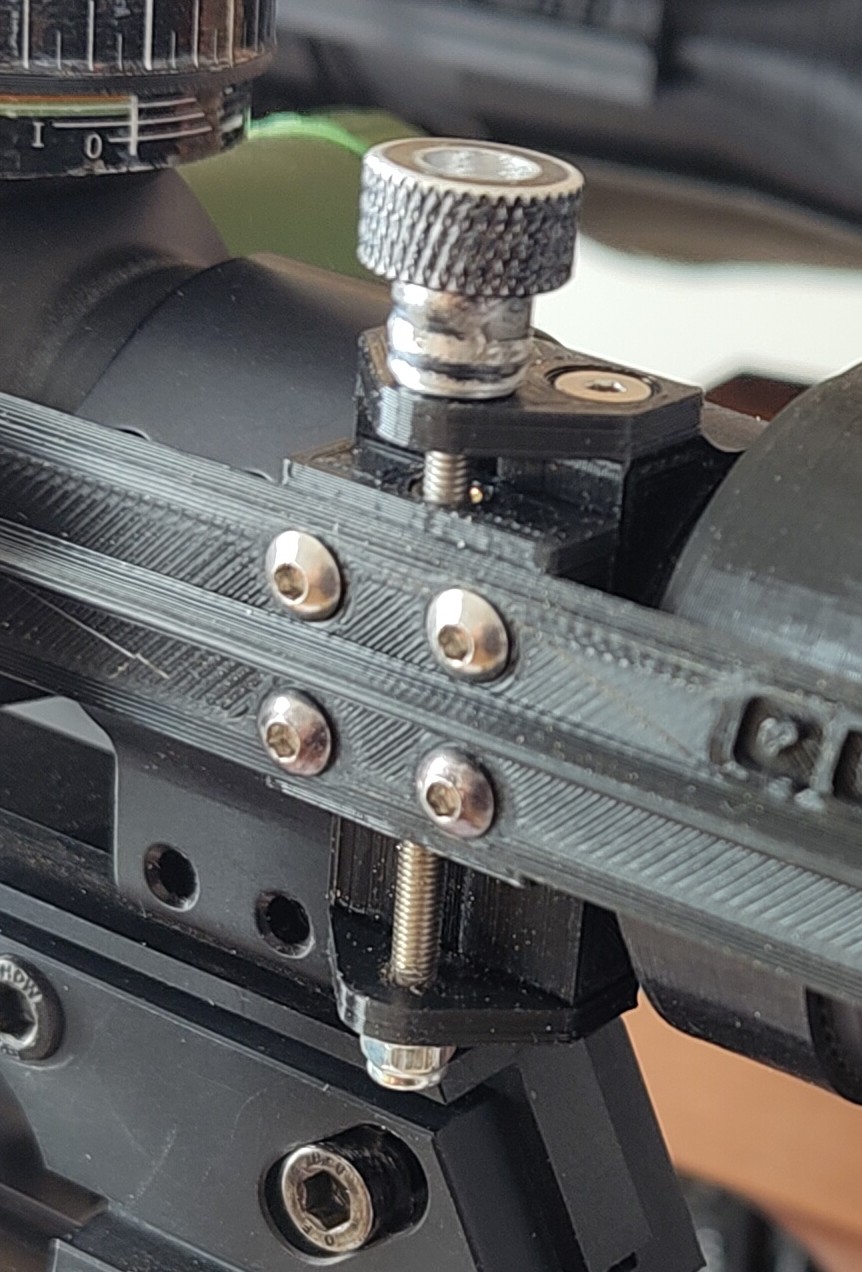

Je suis content, j'ai réussi à supprimer le jeu résiduel de la vis dans les inserts filetés avec un mini rainures en V entre le corps et l'ascenseur.
J'ai réussi à rigidifier l'ensemble pour obtenir une bonne précision dans les déplacements et en statique.
